Mittwoch, 27. Mai 2015

Synthesizer Si5351A Leiterplatte

Eine kleine, aber wichtige Baugruppe stelle ich heute fertig. Es ist die Frequenzerzeugung mit dem Baustein Si5351A. Ausgehend von einem 27MHz Quartz werden alle benötigten Frequenzen von dieser Baugruppe erzeugt.





Ausser dem Synthesizerchip, der als SMD-Bauteil schon auf der Platine bestückt war, gehören noch ein Spannungsregler, zwei Transistoren BS170, 6 Widerstände, 3 Kondensatoren, ein 27MHz Quarz und natürlich die Steckkontakte zu dem Bausatz.
Nachdem alle Bauteile auf der Platine eingelötet sind, habe ich die Leiterplatte auf das Controller-Board gesteckt, um die Steckkontakte zum Lötvorgang passend justieren zu können.



Hier die fertige Baugruppe neben einem wichtigen Tool, einer Lupe.
Da die Leiterplatten alle sehr gedrängt aufgebaut sind empfiehlt es sich dringend, sämtliche Lötstellen mit dieser Lupe genau zu inspizieren um evtl. Lötbrücken erkennen zu können.

Montag, 25. Mai 2015

Komponenten Tester

Vor einiger Zeit stellte Peter Berrett, VK3PB, in der Ausgabe 69 von Amateurlogic einen Bauteiletester vor. Der Beitrag von Peter beginnt bei der Zeitmarke 04:50.
Neugierig geworden, suchte ich auf Ebay nach diesem Teil und wurde schnell fündig. Bei einem Preis von etwa 17 Euro inkl. Versandkosten konnte ich nicht widerstehen und bestellte das Gerät und ca. 2 Wochen später brachte mir der Postbote das Päckchen das aus China stammte.
Eine 9 Volt Batterie bringt Leben in das Gerät und nach einem Druck auf die "Test" Taste beginnt die Messung.



Das zu testende Bauteil wird in den ZIF-Sockel gesteckt, wobei es egal ist, in welcher Reihenfolge das zu testende Bauteil angeschlossen wird.

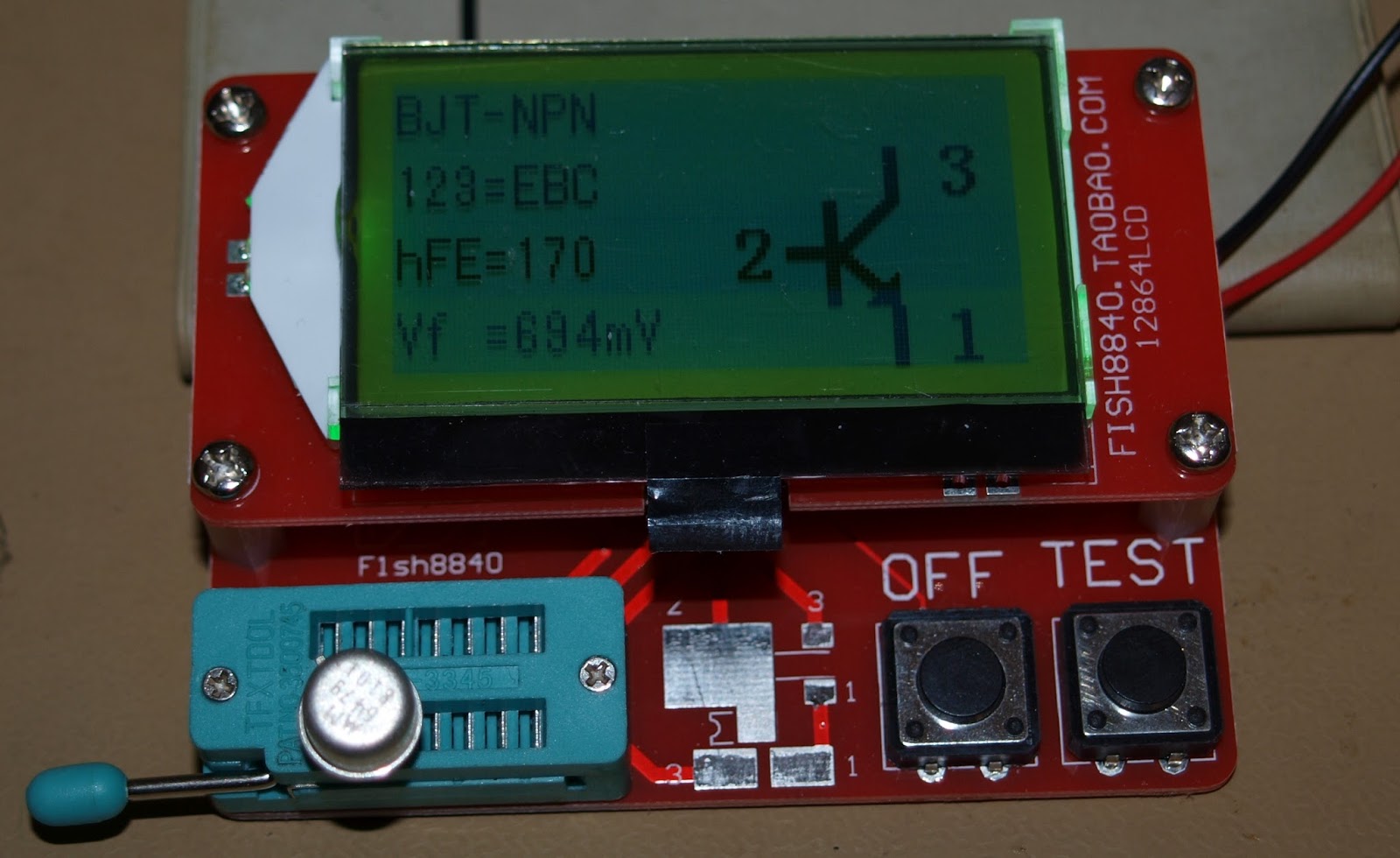

Nach der Messung wird zum einen das Symbol des Bauteiles angezeigt als auch die wesentlichen Daten und die Pinbelegung.



Neben Transistoren werden auch Dioden, Widerstände, Induktivitäten und Kondensatoren erkannt und die entsprechenden Werte ausgegeben. Bei Kondensatoren, vor allem Elko's ist es empfehlenswert, die Anschlüsse des Bauteiles vor Anschluss kurz zu schliessen um den Messeingang des Testers nicht zu beschädigen.









Ich halte es für ein nützliches kleines Testgerät, mit dem man schnell viele unbekannte Bauteile aus der Bastelkiste überprüfen kann und evtl. defekte Bauteile erkennt.

Sonntag, 24. Mai 2015

Bandumschaltung für Ultimate

Nachdem in der letzten Zeit das Wetter für diverse Tätigkeiten im Garten geeignet war, blieb der Lötkolben etwas unbeachtet. Den heutigen Pfingstsonntag nutzte ich daher um an dem Projekt Ultimate etwas weiter zu arbeiten. Da Sonntags um 11 Uhr Lokalzeit der DARC eine Radiosendung auf 6070kHz ausstrahlt, lief mein alter FRG7 im Hintergrund auf dieser Frequenz mit.

Der Bauteilesatz für die Umschaltplatine kommt in einem Plastikbeutel mit allen nötigen Bauteilen.



Er enthält neben der Leiterplatte, 6 Relais, von denen allerdings nur 5 auf dieser LP eingebaut werden. Des weiteren 6 Dioden, die die Relaistreiber vor zu hoher Induktionsspannung schützen sollen, die beim Abschalten der Relais auftreten. 10 Steckkontakte für die Aufnahme der max. 5 Tiefpassfilter, ein Extensionstecker der dazu dient, diese Leiterplatte auf der Hauptplatine des Ultimate aufzustecken und 4 Abstandshalter vervollständigen den Kit.



Als erstes werden die Bauteile mit der niedrigsten Bauhöhe, in diesem Fall die Dioden, eingelötet. Dadurch hat man volle Bewegungsfreiheit und muss sich nicht die Finger "verbiegen".



Danach folgen die Relais und die Steckkontakte für die Filterplatinen. Um diese Stecker genau ausrichten zu können, habe ich jeweils eine Filterplatine aufgesteckt um diese Stecker passend justieren zu können. Unterhalb der Relais kann man noch jeweils eine Drahtbrücke erkennen. Diese dient dazu, den Ausgang der Filter entweder auf eine gemeinsame oder getrennte Antennenbuchsen zu führen. Ich habe die Version mit dem gemeinsamen Antennenausgang gewählt.



Der Stecker, der später dazu dient, diese Leiterplatte mit der Hauptplatine zu verbinden, wird auf die Unterseite der Leiterplatte gelötet. Um ihn während des Lötvorganges an seinem Platz zu halten, nutze ich eine Krokodilklemme.



Die fertige Leiterplatte, mit einem Tiefpassfilter bestückt, sieht dann so aus.



Sonntag, 26. April 2015

Tiefpassfilter für Ultimate

Heute habe ich angefangen, die Tiefpassfilter aufzubauen.
3 Filter werde ich aufbauen, je eines für 40m, 20m und 17m. Insgesamt kann das Gerät mit bis zu 6 Filtern bestückt werden.


4 Kondensatoren, 3 Spulen und die Anschlussleisten müssen auf der Leiterplatte bestückt werden.


Die Induktivitäten bestehen aus Ringkernen, die entsprechend der Baubeschreibung bewickelt werden müssen.


Je nach verwendetem Band sind dazu unterschiedliche Werte nötig.


Ein fertiges Tiefpassfilter sieht dann am Ende so aus.


Samstag, 25. April 2015

WSPR Sender Ultimate 3S

Vor gut 2 Wochen habe ich beim QRP Labs Shop (G0UPL) den Bausatz für einen WSPR TX Ultimate 3S bestellt. Letzte Woche kam dieses Päckchen aus Japan bei mir an. Es enthielt die Leiterplatten und die nötigen Bauteile.




Heute erreichte mich ein weiteres Päckchen, diesmal aus China.



Der Inhalt war dieses vorbereitete Gehäuse für den TX.




In den nächsten Tage werde ich mich daran machen und alles zu einem hoffentlich funktionierenden WSPR-Sender zusammen zu bauen. Ich werde dann über die entsprechenden Fortschritte berichten.

Montag, 24. November 2014

QSL-Karten

Nach langer Zeit gibt es mal wieder einen neuen Beitrag von mir.
Bei meinem letzten Besuch unseres OV-Abends lagen einige QSL-Karten für mich bereit. Einige davon möchte ich heute mal zeigen.

DR1A ist eine Kontest Station aus Deutschland


DF2SD war portabel auf einem Berg in Österreich im Rahmen von SOTA


DA0TTO war ein Sonderrufzeichen zum Anlass des 1100. Geburtstages von Kaiser Otto dem Großen.


Der Ortsverband Lindau am Bodensee betrieb zum 50jährigen Bestehen des Vereins die Sonderstation DL50LINDAU.
Mit diesem Rufzeichen hatten sie in 12 Monaten Kontakt zu 5000 Stationen aus 75 Ländern.


PC5Z/P war als Portabel Station in einem der Niederländischen Natur Parks PAFF


F8DBF, Sebastien, ist aus der Nähe von Brest in Frankreich


Die Station von EI4CF, Niall,ist in der Nähe von Galway, Irland


EA3GHZ's Station befindet sich südlich von Tarragona in Spanien.


C4W ist das Rufzeichen einer Kontest Station auf Zypern


JY5MM ist ein Funkamateur aus Amman in Jordanien


In Kuwait City ist 9K2HN, die Station von Hamad beheimatet.


Kennan, KE3X hat seinen Standort in Washington DC, USA.


Der Standort von John, VE3EJ, befindet sich westlich der Niagarafälle in Kanada.


Die Station P49Y, betrieben von Andrew, befindet sich in 8100km Entfernung von meinem Standort, auf der Insel Aruba nördlich von Venezuela.


Meine Station, mit der ich die Verbindungen zu den oben genannten Stationen hatte, besteht aus einem IC-703 mit einer Ausgangsleistung von 10 Watt und einer Windom-Antenne für die Kurzwellenbänder von 40 bis 10 Meter.

Mittwoch, 28. März 2012

Wie weit kommt man mit 10 Watt?

Am letzten Wochenende fand der WPX-Contest in SSB statt.
Da ich lange Zeit nicht mehr die Station eingeschaltet hatte, entschloss ich mich, mal wieder meinen 40m Dipol aufzuhängen und etwas Betrieb zu machen.
Diesen Dipol benutze ich meist für meine SOTA Aktivitäeten und er besteht lediglich aus 2x 10,40m Draht, einer Filmdose die den Feedpunkt darstellt und ca 10m RG58.
Als TRX nutze ich einen Icom IC-703 mit einer Ausgangsleistung von 10 Watt.
Der 40m Dipol hat die schöne Eigenschaft auch auf 15m resonant zu sein und bietet somit die Möglichkeit sowohl auf 40m als auch auf 15m aktiv zu werden.
Für einen weltweiten Contest ist die Teilnahme mit einer Sendeleistung von nur 10 Watt schon ziemlich gewagt, da die Standard Sendeleistung eigentlich bei 100 Watt liegt und die ernsthaften Teilnehmer mit Endstufen im Kilowatt Bereich aufwarten können.
Da bei solch einem Wettbewerb Stationen aus fast allen Ländern teilnehmen besteht die Chance Kontakt zu dem einen oder anderen neuen Land aufzunehmen.
Pünktlich um Mitternacht ging es los und mit meinem ersten QSO erreichte ich Serbien auf 40m. Aber schon meine zweite Verbindung brachte mir mit der Türkei ein erstes neues Land.
Insgesamt verbrachte ich knapp 10 Stunden an der Station und erreichte in dieser Zeit knapp 80 Stationen.
In Europa erreichte ich Länder wie Portugal, Spanien, Italien, Frankreich, Gross Britannien, Irland, Luxemburg, Niederlande, Belgien Dänemark, Schweden, Finnland, Norwegen, Schweiz, Österreich, Polen, Russland, Bulgarien, Serbien, Kroatien, Rumänien, Griechenland, Zypern, Weissrussland, und Litauen.
Weiter ging es mit Türkei und Kuwait, Tunesien, Marokko und Cap Verde. Dann gings noch über den großen Teich an die Ostküste der USA und Kanada.
Auch Südamerika hielt mit Aruba und 2 Stationen aus Brasilien im Log Einzug.
Das Fazit für mich ist, dass man auch mit geringer Sendeleistung große Entfernungen überbrücken kann, wenn man etwas Geduld mitbringt.
Ein Kontest ist da eine gute Möglchkeit neue Länder zu arbeiten weil erstens viele Stationen qrv sind und zweitens die Teilnehmer an den großen Konteststationen meist ein gutes geschultes Gehör und gute Antennen haben um auch leise Signale aufzunehmen.

Mir hat es auf jeden Fall sehr viel Spass gemacht, auch weil ich am Sonntag Morgen bei der Suche nach neuen Ländern, auf eine portable Station aus Deutschland stiess, die gerade einen Berggipfel in Hessen für SOTA aktivierte.
Nach dem QSO mit mir gabs dann ein kleineres Pile-Up auf dieser Frequenz, da in der Zwischenzeit diese Aktivität im Internet publik gemacht wurde.
